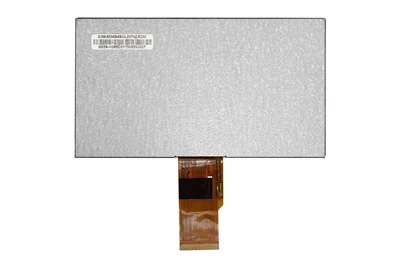

POS klientų ekrano TFT LCD modulyje yra integruotas skystųjų kristalų ekrano mazgas, sukurtas operacijų terminalams, kasos aparatams ir savitarnos kasoms, realiuoju laiku pateikiantis{1}}kainodaros ir reklaminius duomenis klientams atsiskaitymo vietose.

Produkto pagrindinė konfigūracija

Ekrano skydelio šerdis:Naudojama -Si TFT aktyviosios matricos skystųjų kristalų struktūra su In-Plane Switching technologija, užtikrinančia vienodą pikselių atsaką ir spalvų tikslumą visose žiūrėjimo zonose.

Foninio apšvietimo mazgas:Integruoti paviršiuje{0}}montuojami šviesos diodai kartu su optinėmis šviesos kreipimo plokštėmis ir prizmių lakštais, kad būtų pasiekta didelė skaisčio išvestis ir pailginta eksploatavimo trukmė.

Vairuotojo grandinė:Yra integruotų šaltinio ir vartų tvarkyklės integrinių grandynų, palaikomų paviršinio{0}}montavimo komponentų, sukonfigūruotų stabiliam įtampos reguliavimui ir signalo filtravimui.

Sujungimo sąsaja:Naudoja lanksčias spausdintas grandines su nulinės-įterpimo-jėgos jungtimis arba plokštės-į-antraštės kaiščiais, kad užmegztų duomenų ir energijos perdavimo ryšius su pagrindinėmis plokštėmis.

Pagrindinės specifikacijos

Parametrų kategorija	Techninė specifikacija
Ekrano dydžio diapazonas	2,4–10,1 colio standartinės formos faktoriai
Rezoliucijos matrica	QVGA (320 x 240) į WXGA (1280 x 800)
Šviesos išvestis	300–500 nitų standartas; 800–1000 nitų aukščio{4}}ryškus
Darbinė temperatūra	-20 laipsnių iki +70 laipsnių (nuo -30 laipsnių iki +80 laipsnio saugykla)
Foninio apšvietimo tarnavimo laikas	Nuo 30 000 iki 50 000 darbo valandų
Kontrasto santykis	Nuo 800:1 iki 1500:1 statinis
Reagavimo laikas	Mažiau nei 25 milisekundės (nuo juodos-iki-baltos / nuo pilkos-iki-pilkos)

Vaizdinis našumas

Žiūrėjimo kampo stabilumas:

Jame yra 85/85/85/85 laipsnių vaizdo kūgiai, užkertantys kelią spalvų inversijai ir kontrasto pablogėjimui žiūrint iš aštrių šoninių kampų.

Spalvų atkūrimas:

Atkuria nuo 50% iki 70% NTSC spalvų gamų su kalibruotais baltais taškais, kad išlaikytų prekės ženklo spalvų tikslumą dinamiškoje grafikoje.

Judėjimo aiškumas:

Išlaikomas aiškus teksto įskaitomumas greito operacijos puslapių perėjimo metu be vaizdinių šešėlių ar galinių artefaktų.

Palietimo ir uždengimo stiklo parinktys

Projektyvus talpinis prisilietimas:Palaiko kelių{0}}lietimo jutiklių stiklą, optiškai suklijuotą skaidriais klijais, todėl paviršiai yra patvarūs-atsparūs įbrėžimams.

Apsauginis dangtelis:Galima konfigūruoti naudojant chemiškai sustiprintus natrio -kalkių arba aliuminio silikato dengiamuosius lęšius, kurių storis svyruoja nuo 0,7 mm iki 2,0 mm.

Paviršiaus apdorojimas:Su anti-akinimu išgraviruotu ėsdinimu, kad išsklaidytų viršutinį mažmeninės prekybos apšvietimą, ir oleofobinėmis dangomis, kad pirštų atspaudų dėmės būtų kuo mažesnės.

Mechaninis integravimas

FPC maršrutas:

Lanksčios spausdintinės grandinės konfigūracijos palaiko apatinės-pusės, viršutinės-pusės arba tinkintą-ilgio maršrutą, atitinkantį vidinius važiuoklės kabelių kelius.

Montavimo dizainas:

Tvirtinama naudojant dvipusę{0}}lipnią montavimo juostą, metalinius atraminius laikiklius arba varžtais{1}}tvirtintus rėmelio skirtukus.

Tolerancijos kontrolė:

Pagaminta laikantis griežtų ±0,15 mm matmenų tolerancijos išoriniams kontūro matmenims ir aktyvaus ploto pozicionavimui.

Sąsajos ir sistemos suderinamumas

Ryšio protokolai:Palaiko RGB lygiagrečias, LVDS, MIPI DSI, SPI ir I2C sąsajas, skirtas tiesiogiai prisijungti prie ARM arba x{1}} pagrindinių plokščių.

Signalo vientisumas:Integruotos elektromagnetinių trukdžių ekranavimo plėvelės ir įžeminti metaliniai rėmeliai slopina aukšto{0}}dažnio triukšmą.

Energijos valdymas:Veikia naudojant 3,3 V arba 5,0 V loginę maitinimo įtampą su tam skirtomis maitinimo-nuleidimo valdymo sekomis, kad būtų sumažintas energijos suvartojimas budėjimo režimu.

Patikimumas ir terminis stabilumas

01/

Šiluminis sklaidymas:Optimizuoti šiluminiai takai praleidžia šilumą nuo vairuotojo IC aktyvių sričių, kad būtų išvengta vietinių karštųjų taškų, kai kioskas veikia visą parą, 7 dienas per savaitę.

02/

Dinaminis foninio apšvietimo valdymas:Suderinamas su išoriniais PWM valdymo signalais, kad būtų galima reguliuoti šviesumą pagal aplinkos šviesos jutiklius.

03/

Elektrinė ištvermė:Naudojami pramoniniai{0}}kondensatoriai ir puslaidininkiai, skirti aukštai tolerancijai pulsuotiems srovėms ir didesniam elektriniam stabilumui.

Tinkinimo parinktys

FPC ir Pinout modifikacija:Priskirti kaiščių priskyrimai, jungčių prekės ženklai ir FPC ilgis arba geometrija, kad atitiktų tikslinius pagrindinės plokštės išdėstymus.

Optiniai atnaujinimai:Ryškumo derinimas iki 1000 nitų naudojant specialias šilumos išsklaidymo pagrindines plokštes, skirtas naudoti esant dideliam-aplinkos-apšvietimui.

Dangtelio objektyvo pritaikymas:Šilk{0}}šilkografija su tinkintomis kraštinėmis arba logotipais, fotoaparato arba NFC modulių išpjovomis ir pasirinktiniais išoriniais matmenimis iki 15,6 colio.

Optinis sujungimas:Skystas optiškai skaidrus lipnus sujungimas tarp TFT poliarizatorių ir lietimo jutiklių arba dengiamojo stiklo, kad pašalintų vidinius oro tarpus ir paralaksą.

Kokybės kontrolės standartai

Įeinanti apžiūra:

Automatinis neapdoroto stiklo pagrindo, poliarizatorių ir tvarkyklės IC optinis patikrinimas, siekiant patikrinti matmenis ir elektrinius parametrus.

Švarios patalpos surinkimas:

Gamyba vykdoma 10 000 klasės švariose patalpose su jonizuoto oro dušais, kad būtų pašalintas užterštumas kietosiomis dalelėmis.

Aplinkos atranka:

Įprastas partijos bandymas, kuriam taikomas aukštoje{0}}temperatūros eksploatavimo trukmės bandymas, šiluminio šoko ciklas (nuo -40 laipsnių iki +85 laipsnių) ir vibracijos bandymas.

ESD apsauga:

Griežti riešo{0}}dirželių protokolai, įžemintos darbo vietos ir jonizatoriai, prižiūrimi visose gamybos ir pakavimo linijose.

Tipinės programos

Staliniai POS terminalai:Antriniai klientų{0}}ekranai, sumontuoti ant mažmeninės prekybos kasų, kuriuose rodomi detalūs kvitai ir lojalumo taškai.

Savitarnos{0}}kioskai:Užsakymų ir mokėjimų terminalai įdiegti greitojo{0}}aptarnavimo restoranuose, bilietų pardavimo stotyse ir mažmeninės prekybos kasose.

Išmaniosios svarstyklės:Integruotas į mažmenines elektronines kainų{0}}svarstykles, kad būtų galima aiškiai matyti kainas ir taros svorį.

Degalų mokėjimo pultai:Lauke naudojami automatiniai degalų tiekimo terminalai, kuriems reikalingas aukštas aplinkos šviesos skaitomumas ir didelė temperatūros tolerancija.

Dažnai užduodami klausimai

K: Kokius sąsajos protokolus palaiko moduliai?

A: Moduliai palaiko RGB lygiagrečią, LVDS, MIPI DSI, SPI ir I2C, priklausomai nuo konkrečios skiriamosios gebos ir modelio reikalavimų.

Kl .: Ar galima pritaikyti foninio apšvietimo ryškumą lauko terminalams?

A: Taip, didelio{0}}ryškumo LED konfigūracijos, užtikrinančios iki 1000 nitų, gali būti sukurtos taip, kad būtų skaitomos saulės šviesoje.

Kl .: koks yra standartinis darbinės temperatūros diapazonas?

A: Standartinės pramoninės konfigūracijos veikia patikimai nuo -20 laipsnių iki +70 laipsnio, o saugojimo nuokrypiai yra nuo -30 laipsnių iki +80 laipsnių.

Kl.: ar galimos jutiklinės parinktys{0}}kliento ekranuose?

A: Taip, moduliai gali būti sukonfigūruoti su projekciniais talpiniais jutikliniais jutikliais, naudojant optinį skaidrų lipnų sujungimą, arba tiekiami su apsauginiu dangteliu.

Kl.: kaip užtikrinamas ilgalaikis{0}}masinės gamybos tiekimo stabilumas?

A. Gamyboje naudojamas užrakintas -sąskaitos{- medžiagų kontrolė, griežtas stiklo tiekėjų gyvavimo ciklo stebėjimas ir suplanuotas pajėgumų paskirstymas OĮG projektams.
