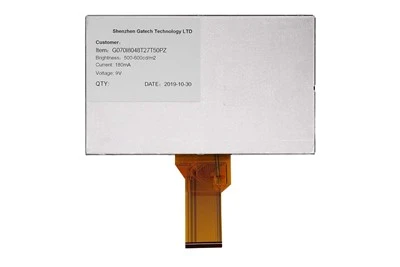

Apsaugos signalizacijos skydelis TFT LCD modulis
Šis ekrano modulis, sukurtas nuolatinio{0}}stebėjimo terminalams ir išmaniesiems gyvenamiesiems centrams, užtikrina patikimas vienspalves ir spalvotas sąsajas. Jis sukurtas taip, kad būtų galima-pranešti apie būseną realiuoju laiku, įjungti apsaugos valdiklius ir vizualizuoti zonos-būseną komercinėje ir gyvenamojoje saugumo infrastruktūroje.
Pagrindinės techninės specifikacijos
|
Parametras |
Specifikacijos detalės |
|
Įstrižainės dydžio diapazonas |
3,5–10,1 colio |
|
Sąsajos protokolai |
MCU 80 bitų, SPI, RGB, MIPI DSI |
|
Loginė įtampa |
3,3V standartinis veikimas |
|
Foninio apšvietimo tarnavimo laikas |
Mažiausiai 50 000 valandų 25 laipsnių temperatūroje |
|
Statinis kontrasto santykis |
800:1 iki 1000:1 |
|
Šviesos diapazonas |
Nuo 350 iki 800 nitų |
|
Žiūrėjimo kampas |
85/85/85/85 laipsniai (IPS technologija) |
|
Reagavimo laikas |
Mažiau nei 25 milisekundės |
Ekrano našumas ir vizualinis stabilumas
Vaizdo išsaugojimo prevencija:Didelio-stabilumo skystųjų kristalų išlygiavimo sluoksniai apsaugo nuo dubliavimosi ir-įdegimo, kai ilgą laiką rodomos statinės saugos piktogramos ir zonų tinkleliai.
Tiesioginis{0}}lengvas skaitomumas:Kalibruotas didelis skaisčio ir kontrasto santykis užtikrina aiškų matomumą patalpose esant tiesioginiam apšvietimui.
Įvairios krypties nuoseklumas:IPS technologija pašalina spalvų inversiją ir kontrasto išplovimą plačiais žiūrėjimo kampais.
Liečiamasis ir optinis integravimas
Projekcinės talpinės (PCAP) daugialypės -lietimo ir 4 laidų / 5 laidų analoginės varžinės plokštės.
Anti-glare (AG) ėsdinimas atspindžio sklaidai ir anti-pirštų atspaudų (AF) oleofobinė danga.
Optiniai skaidrūs klijai (OCA) išlaiko daugiau nei 88 % šviesos pralaidumą, pašalindami vidinius oro tarpus, kad būtų padidintas kontrastas.
Mechaniniai ir aplinkos tolerancijos
Formos koeficiento tikslumas:Tikslūs-supjaustyti stiklo matmenys neviršija +/- 0.1 mm tolerancijos ribose, kad būtų sandarus priekinio-korpuso tarpiklis.
Plono profilio integravimas:Itin ploni gylio profiliai, pasiekiami integruojant Chip-on-Glass (COG) ir Chip-on-Flex (COF) tvarkykles.
Terminis diapazonas:Standartinis pramoninis darbas nuo -20 laipsnių iki 70 laipsnių; išplėstos parinktys nuo -30 laipsnių iki 80 laipsnių (saugojimas iki 90% santykinio drėgnumo, nesikondensuojantis esant 60 laipsnių).
Elektrostatinė apsauga:Kontaktinio iškrovimo varža iki +/- 8kV ir oro išleidimo iki +/- 15kV be skląsčio-.
Tikslinės programos
Gyvenamųjų namų apsaugos centrai:Centralizuoti jutikliniai terminalai, skirti išmaniesiems įsilaužimo į namus aptikimui ir avariniams įspėjimams.
Komercinės gaisro signalizacijos:Gyvybės{0}}saugos valdymo blokai, kuriems reikia didelio{1}}patikimo zonų būsenų ir gedimų žurnalų.
Prieigos valdymo pultai:Biometrinių duomenų ir kortelių{0}}skaitytojų įvesties terminalai, įrengti saugiose patalpose.
Tinkinimo galimybės (OEM / ODM)
FPC modifikacija:
Kaiščių priskyrimo, ilgio ir standumo vietų pertvarkymas, kad atitiktų pagrindinio plokštės išdėstymą ir ZIF jungčių orientacijas.
Foninio apšvietimo derinimas:
LED masyvo pavaros srovės reguliavimas ir dvigubos{0}}spalvos būsenos integravimas (balta veikia, raudonas signalas).
Dangtelio lęšių inžinerija:
Storis nuo 0,7 mm iki 3,0 mm, tinkinti šilko -ekrano logotipai ir cheminis sutvirtinimas iki 7H kietumo.
Valdiklio kalibravimas:
Palieskite IC derinimą (ILITEK, FocalTech, Goodix), kad{0}}maitintumėte EMI triukšmą.
Kokybės kontrolė ir atitiktis
Medžiagos patikrinimas:Spektrofotometrinis patikrinimas ir visų įeinančių stiklų, poliarizatorių ir IC partijų vizualinis rūšiavimas mikroskopu.
Automatinis patikrinimas:Automatinis optinis patikrinimas (AOI) sujungimo etapuose, siekiant aptikti pikselių defektus ir pėdsakų sujungimą.
Patikimumo testas:72 valandų terminis ciklas, terminis šokas (nuo -20 laipsnių iki 60 laipsnių, 50 ciklų) ir 3 ašių vibracijos šlavimas.
EMC/EMI atitiktis:Vidiniai ekranavimo sluoksniai ir įžeminti metaliniai rėmai slopina elektromagnetinę spinduliuotę, kad būtų lengviau laikytis EN 55032 ir FCC 15 dalies.
Tiekimo tęstinumas:Garantuojamas minimalus gamybos ir tiekimo tęstinumas nuo 5 iki 7 metų, kad būtų išvengta dažno perdarymo.
Dažnai užduodami klausimai
Kl.: koks yra šio ekrano modulio gyvavimo ciklo prieinamumas?
A: Garantuojamas minimalus gamybos ir tiekimo tęstinumas nuo 5 iki 7 metų.
Kl .: Kaip gamybos metu valdomi negyvi pikseliai?
A: Gamyba atitinka ISO 13406-2 defektų kriterijus, nurodančius didžiausią leistiną taškų skaičių milijone pikselių.
Kl.: Kokie failų formatai yra priimtini pasirinktiniam dangtelio objektyvo kūriniui?
A: DXF, DWG arba AI formatų vektoriniai failai, kuriuose nurodomi matmenys, Pantone silk{0}}ekrano spalvos ir langų angos.
Kl.: Pasiruošę prašyti kainos pasiūlymo arba techninių brėžinių?
A: Pateikdami užklausą nurodykite reikiamą įstrižainės dydį, sąsajos protokolą, jutiklinio skydelio parinktį ir numatomą metinį apimtį, kad mūsų inžinierių komanda galėtų efektyviai reaguoti.
